KYL-610

KYL-610

主要特點
●   載波頻率： 433MHz。也可定制其它頻段。如300-350 MHz, 390-460MHz 及 780-925 MHz
●   多種可選的通訊接口：RS-232、TTL或 RS-485接口。
●   數據格式：8N1/8E1/8O1(也可提供其它格式，如9位數據位)。
●   傳輸數率：1200、2400、4800、9600、19200、38400、100kbps、250kbps；
●   16個通訊信道，也可根據客戶要求擴展。
●   透明的數據傳輸：提供透明的數據接口，能適應任何標準的用戶協議。
●   收發一體，半雙工工作模式。
●   采用單片射頻集成電路及單片MCU，外圍電路少，功耗低，可靠性高。
●   低成本、低功耗
●   工作溫度：-35℃ ～ +75℃(工業級)
●   天線阻抗：50Ω（標配為SMA，可定制）
應用領域
●   水、電、氣等無線抄表系統
●   工業遙控、遙測
●    舞臺燈光控制
●   樓宇自動化、安防、機房設備無線監控、門禁系統
●   無線呼叫系統、無線排隊機、醫療器皿
●   無線POS、PDA
●   無線數據傳輸，自動化數據采集系統
●   無線LED顯示屏、搶答器等、智能交通

產品尺寸圖

規格參數

                                                               KYL-610規格參數
技術指標典型值備注
供電電源3v3-5.5v
載波頻率433Mhz
輸出功率50mW
發射電流40mA
接收電流<20mATTL接口
休眠電流

接收靈敏度-123dBm1200bps
-108dBm9600bps
傳輸距離200-400m空曠地，天線高度1.5m
外型尺寸40mm*24mm*6mm不包括天線接頭
 接口定義

                                                             KYL-610接口示意圖

PIN接口名稱功能描述I/O電平備注
1GND電源地--
2VCC電源(DC)-3.1-5.5V其它供電電壓需定制
3RS232 TXD數據發送O（輸出）RS232三種接口信號只能選其一
TTL TXD數據發送O（輸出）TTL
RS485 A485接口A端IO-
4RS232 RXD數據接收I（輸入）RS232三種接口信號只能選其一
TTL TXD數據接收I（輸入）TTL
RS485 B485接口B端IO-
5DGND信號地--
6NC---



表：信道號跟RF頻率對應關系表



信道號信道頻率信道號信道頻率信道號信道頻率信道號信道頻率
1425.250MHZ2426.250MHZ3427.250MHZ4428.250MHZ
5429.250MHZ6430.250MHZ7431.250MHZ8432.250MHZ
9433.250MHZ10434.250MHZ11435.250MHZ12436.250MHZ
13437.250MHZ14438.250MHZ15439.250MHZ16440.250MHZ




指示燈狀態描述

發射數據時紅燈常亮，數據結束后紅燈熄滅。

收到數據時綠燈常亮，接收完成后綠燈熄滅。

KYL系列微功率無線數傳模塊的使用方法

電源：



   KYL-610無線電數傳模塊使用直流電源，工作電壓從3.1V-5.5V。請注意模塊發射可能會影響

開關電源的穩定性。因此盡量避免使用開關電源，或者盡量拉開模塊天線和電源的距離。為達

到最好的通訊效果，請盡量使用紋波系數較小的電源，電源的最大電流應該大于模塊最大電流

的1.5倍。

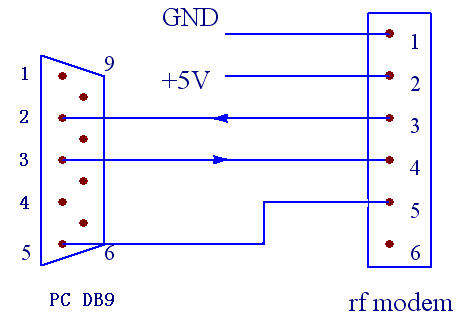

無線模塊與計算機的連接圖：



undefined


包裝配件

1、標準配件

1、KYL-610X無線傳輸模塊一只。

2、6pin 扁平聯接線一條。

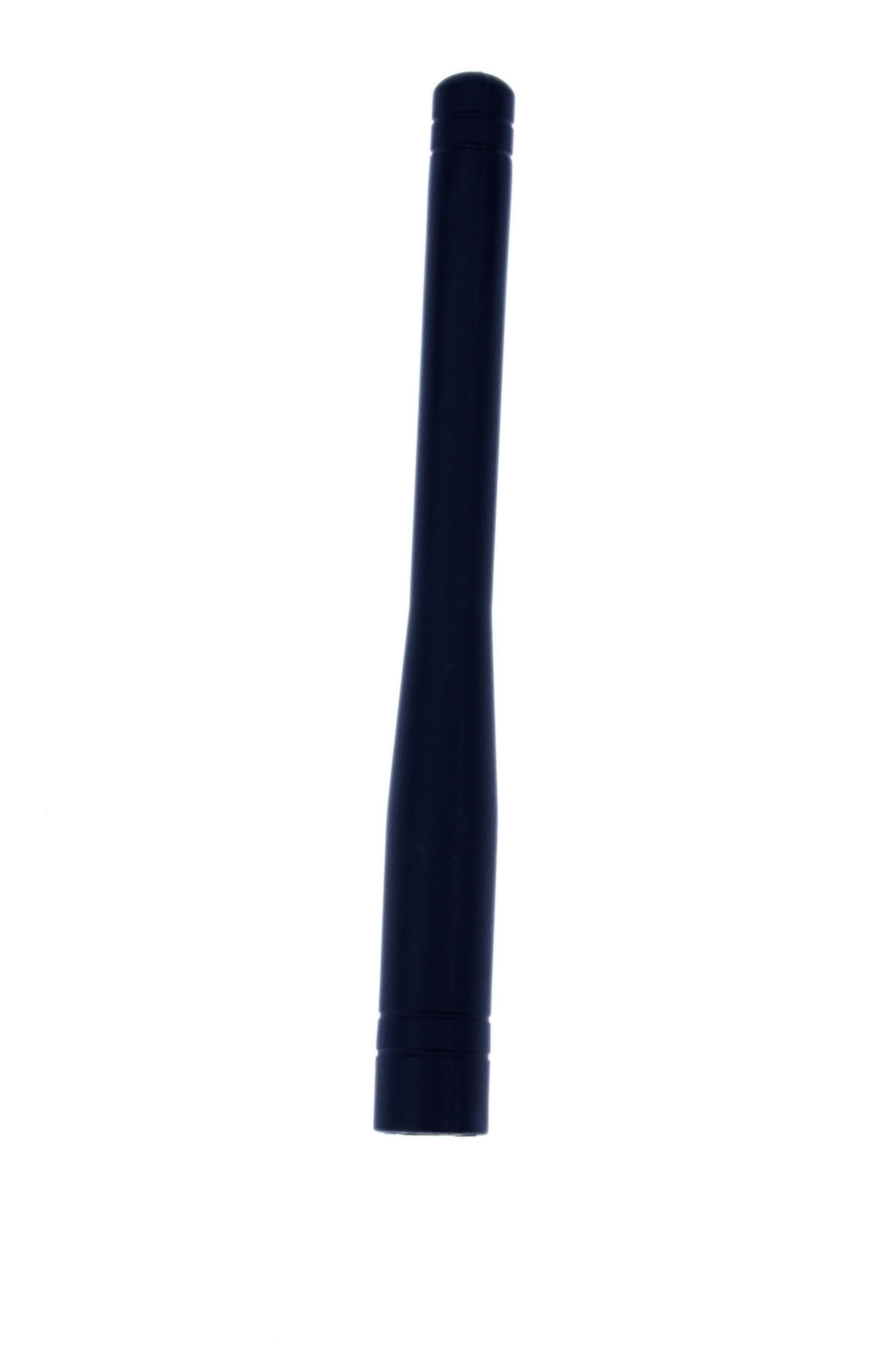

3、彈簧天線一支（約10cm）

圖：標準配件


標準配件直頭10cm

2、可選配件

1、RS-232接口編程連接線。（方便用戶通過電腦的232接口對模塊參數進行設置）

2、USB接口編程聯接線。（方便用戶通過電腦的USB接口對模塊參數進行設置）

3、數據傳輸測試設備。（方便用戶在選型或?qū)嶋H使用中對模塊進行測試）

4、可選天線。（用戶可跟據自己的實際使用情況，選擇適合自己的天線，使通訊效果達到最佳）





1020L可選配件





上一個： KYL-324
下一個： KYL-610USB
